結構形式：

乏汽抽吸式回收裝置由抽吸噴射泵和回收裝置本體組成。抽吸噴射泵由乏汽引射裝置、混合室 、后續換熱系統等組成；回收裝置本體由汽蝕消除裝置、除污裝置、集水容器、碟閥、手動調節閥、高溫水輸送泵及控制系統等組成。

適應范圍：

乏汽抽吸式回收裝置適用于廠礦企業用熱設備的外排低壓乏汽、鍋爐定連排的高溫低壓乏汽、除氧器乏汽、透平機外排乏汽、凝結水外排乏汽的回收，用純凈的常溫水來抽吸這些外排低壓乏汽或鍋爐定連排的高溫低壓乏汽，經過充分換熱形成高溫純凈水用于生產和生活中?？苫厥?.02～1.0Mpa的乏汽和低溫低壓蒸汽或二次閃蒸汽，輸出熱水的溫度在60~90℃左右。

控制方案：

乏汽抽吸式回收裝置中泵的啟停主要為液位信號控制，系統實行集中控制。液位信號為二線制4~20mA, 液位信號通過控制柜系統控制水泵的變頻運行狀態及調節閥的開與關。溫度信號為鉑電阻，溫度信號進人控制柜系統PLC,控制動力水管線上調節閥的開與關以及開度大小。

裝置優點：

1、無壓  乏汽抽吸式回收裝置有獨特的動力抽吸裝置，利用文丘里管原理，在設備乏汽的進口形成相對的“負壓區”，有利于乏汽的排出，不影響產生乏汽的生產工藝。

2、無聲、無震動   特殊的內部結構設置，有效的消除汽水混合時產生的“水擊現象”，保障乏汽回收裝置運行不發生震動或刺耳的聲音。

3、乏汽“零排放”   通過高效的抽吸技術，回收工藝產生的乏汽，實現“零排放”，消除熱污染，實現節能減排，清潔文明生產。

4、無汽蝕  利用汽水動態兩項流技術和微過冷度原理，消除水泵因輸送高溫水時產生的汽蝕現象，確保設備能將高溫水輸送到特定的位置。

5、無人值守，免維護   乏汽回收裝置智能自動控制，實現無人值守自動運行，具有免維護功能。

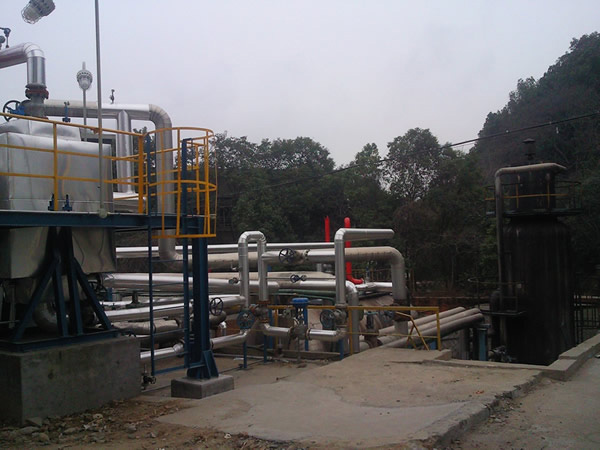

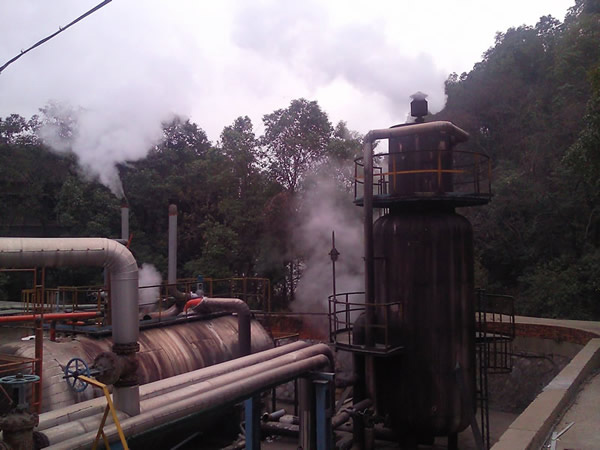

某石化企業應用乏汽回收裝置前后現場對比圖
